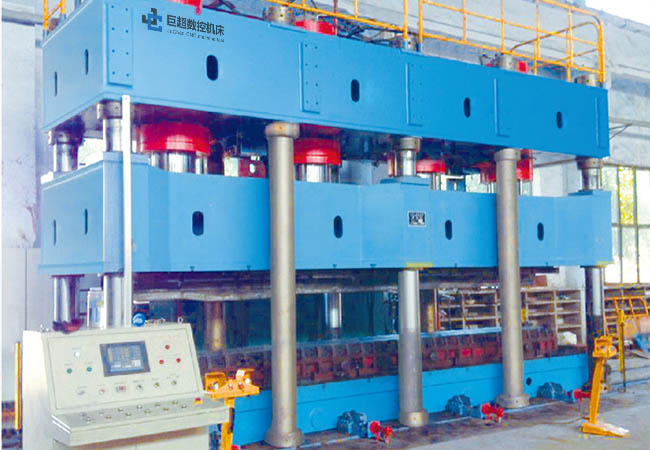

YJC087系列車縱梁壓制專用液壓機
性能特點：
★ 本機器適用于汽車縱梁拉伸工藝，也可以從事其他金屬薄板壓制成型以及校正等工藝；
★ 本機器具有獨立的動力機構和電氣系統，采用PLC控制技術、閉環同步控制系統按鈕集中控制，可實現點動、手動、半自動三
種操作方式，并根據用戶不同長度產品的工藝要求采取不同的程序控制，降低功耗；
★ 本機器的工作壓力、壓制速度、行程范圍均可根據工藝要求進行調整
聯系我們7*24小時咨詢熱線：13912409682
性能特點：
★ 本機器適用于汽車縱梁拉伸工藝，也可以從事其他金屬薄板壓制成型以及校正等工藝；
★ 本機器具有獨立的動力機構和電氣系統，采用PLC控制技術、閉環同步控制系統按鈕集中控制，可實現點動、手動、半自動三
種操作方式，并根據用戶不同長度產品的工藝要求采取不同的程序控制，降低功耗；
★ 本機器的工作壓力、壓制速度、行程范圍均可根據工藝要求進行調整；
★ 本機器采用三梁多柱或框架結構形式，三梁采用焊接進行時效處理，機器具有足夠的剛度和強度，操作空間寬敞。便于四面
觀察和安裝調整模具，整機結構簡單，外形美觀。液壓系統采用集成插裝系統和比例控制閥相結合，可實現流量大、同步精
度高抗偏載能力大的要求，且結構簡單、緊湊、動作靈敏可靠，便于故障的診斷和排除；
★ 本機器動力系統上置，減少機器的占地面積。上梁四周設有安全護欄，并備有爬梯，便于安裝及維修；
★ 可采用普通控制系統或伺服控制系統。
|
參數名稱 parameter
|
單位 Unit
|
YJZ087-5000
|
YJZ087-3000
|
YJZ087-2000
|
|
|
公稱力 Rated pressure
|
KN
|
50000
|
20000+10000
|
20000
|
|
|
回程力 Return force
|
KN
|
3400
|
4000+2000
|
2000
|
|
|
頂出力 Ejection force
|
KN
|
1000X8
|
630X4+630X2
|
2500(可調)+630X4
|
|
|
頂出缸退回力 Ejection cylinder return force
|
KN
|
315X8
|
350X4+350X2
|
1400(可調)+350X4
|
|
|
液體最大工作壓力 Liquid maximum working pressure
|
MPA
|
25
|
25
|
25
|
|
|
滑塊距工作臺面最大距離 The slider is apart from the work surface maximum distance
|
MM
|
1300
|
1300
|
1300
|
|
|
滑塊最大行程 The slider range
|
MM
|
900
|
800
|
900
|
|
|
頂出缸最大行程 Ejection cylinder range
|
MM
|
250
|
150
|
150
|
|
|
滑塊速度 slide speed
|
工作 Pressing
|
MM/S
|
120
|
120
|
120
|
|
回程 Return
|
MM/S
|
2月5日
|
2月5日
|
2月5日
|
|
|
左右 L-R
|
MM
|
60
|
35
|
50
|
|
|
電機功率 Motor power
|
KW
|
187.5
|
135
|
97.5
|
|
|
工作臺有效面積 Effective area of the workbench
|
左右 L-R
|
MM
|
12000
|
6000+3000
|
6000
|
|
前后 F-B
|
MM
|
1000
|
1000+1200
|
1000
|
|
|
整機外型尺寸 The machine appearance size
|
左右 L-R
|
MM
|
12000
|
9000
|
6000
|
|
前后F-B
|
MM
|
2400
|
2800
|
2400
|
|
|
地面以上高度 Height above the ground
|
MM
|
6800
|
6050
|
6050
|
|
|
地面以下深度 Height above the ground
|
MM
|
700
|
750
|
750
|
|
|
工作臺距地面高度 Height above the ground
|
MM
|
500
|
250
|
250
|
|
由于產品在不斷的改進中，如出現樣本技術數據與產品實際數據有不一致處，應遵照雙方的技術協議參數。不再另行通知。
